Comprendre les fondamentaux : têtes, tiges et pistons dans les systèmes hydrauliques et pneumatiques
Dans le domaine de la transmission de puissance fluide, les ensembles têtes, tiges et pistons constituent le cœur des vérins hydrauliques et pneumatiques. Ces composants, souvent considérés comme des éléments de base, déterminent en réalité la fiabilité, la durabilité et la performance globale de l'équipement. Le choix d’une tête de vérin, d’une tige ou d’un piston adapté ne relève pas d’une simple formalité technique, mais d’une décision stratégique qui impacte directement la productivité, la sécurité et le coût de maintenance des installations industrielles. En 2026, le marché mondial des composants hydrauliques connaît une croissance soutenue, portée par l’automatisation, l’électrification des machines et des exigences de plus en plus strictes en matière de rendement énergétique. Les industriels doivent donc faire face à une offre diversifiée, où les matériaux, les traitements de surface, les tolérances dimensionnelles et les normes internationales jouent un rôle prépondérant. La société Forge Jianing, spécialisée dans la fabrication de pièces forgées et usinées pour vérins, propose une gamme complète de têtes, tiges et pistons conçus pour répondre aux applications les plus exigeantes. Cet article examine en détail les critères techniques et économiques qui guident le choix de ces composants, en intégrant les données du marché et les retours d’expérience terrain.
Les critères décisifs pour le choix des têtes de vérin

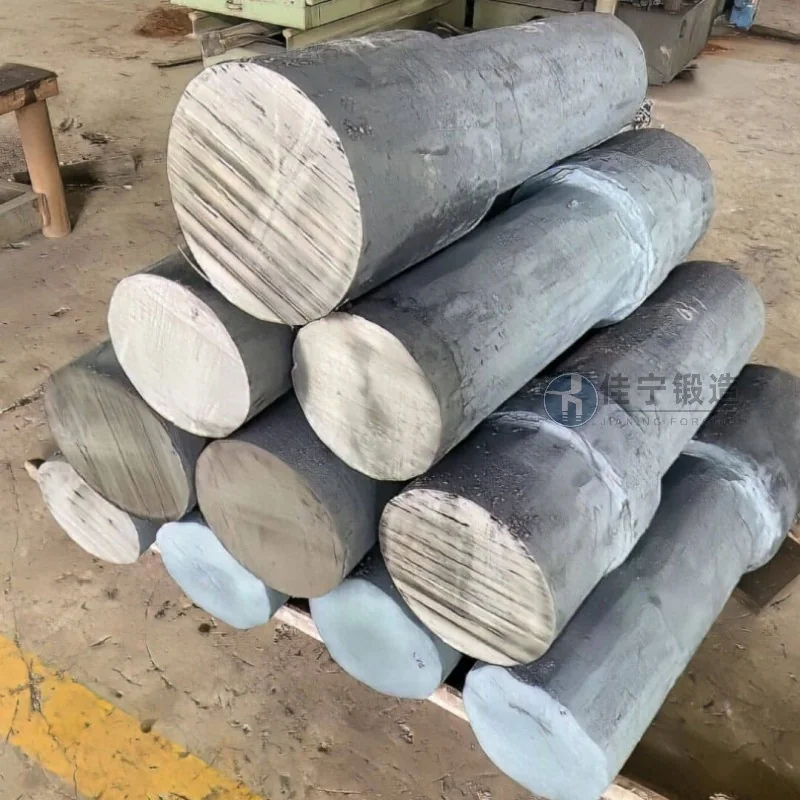

La tête de vérin, également appelée chape ou culot, est l’interface entre le vérin et la structure mécanique. Elle supporte les efforts de traction, de compression et de flexion, tout en assurant l’étanchéité du système. Le choix d’une tête de vérin dépend de plusieurs paramètres : le type de montage (fixe, articulé, à rotule), la charge nominale, l’environnement de travail (température, corrosion, chocs), ainsi que les normes de sécurité en vigueur. Les têtes forgées, issues des procédés de forgeage, offrent une structure granulaire homogène, et donc une résistance mécanique supérieure aux têtes usinées dans des barres laminées. Forge Jianing utilise des aciers alliés (42CrMo4, 34CrNiMo6) traités thermiquement pour garantir une dureté constante et une tenue en fatigue optimale. Sur le marché 2026, les têtes filetées connaissent un fort développement, car elles permettent un remplacement rapide sans démonter l’ensemble du vérin. Un calcul précis des filetages (norme ISO 262, DIN 13) est indispensable pour éviter les arrachements sous charge. En pratique, pour un vérin de diamètre 100 mm soumis à une pression de 200 bar, la tête doit résister à un effort axial de près de 15 tonnes. Les têtes proposées par Forge Jianing sont disponibles dans toutes les configurations standard (ISO 6020, ISO 6022, DIN 24333) et peuvent être adaptées sur demande avec des traitements anticorrosion par dépôt électrolytique ou chromatation.
Le rôle de la tige de vérin : matériaux, traitements et tolérances
La tige de vérin transmet la force du piston à l’organe récepteur. Elle est soumise à des contraintes de flexion, de flambage et d’usure en raison du frottement avec les joints et les guidages. Le choix du matériau est critique : l’acier au carbone (C45, C60) convient pour des applications standard, tandis que l’acier inoxydable (316L, 1.4404) est recommandé en milieu agressif (agroalimentaire, chimie, offshore). Les traitements de surface, comme le chromage dur (épaisseur 20 à 50 µm) ou la nitruration, améliorent considérablement la résistance à la corrosion et la dureté superficielle (jusqu’à 72 HRC). En 2026, la tendance est aux tiges revêtues par DLC (Diamond-Like Carbon) pour réduire le coefficient de frottement et prolonger la durée de vie des joints. La rectification de précision, avec une tolérance de diamètre de l’ordre de IT6 (microscope), est impérative pour assurer une étanchéité parfaite et éviter les fuites. Forge Jianing usine ses tiges sur des centres de tournage et rectifieuses CNC, garantissant une rugosité Ra inférieure à 0,2 µm. Le choix de la longueur de tige doit tenir compte du débattement maximal et du risque de flambage : un rapport longueur/diamètre supérieur à 10 nécessite un guidage intermédiaire ou un alésage de palier. Les tiges en version creuse, allégées et résistantes, séduisent les constructeurs de matériels mobiles pour réduire la masse embarquée.
Pistons : conception, étanchéité et montage
Le piston est l’élément mobile qui sépare les deux chambres du vérin. Il supporte la pression différentielle et transmet la force à la tige. Sa conception influence directement le rendement volumétrique et la stabilité du mouvement. Les pistons monoblocs en fonte (GG25) restent répandus pour les applications à basse pression, mais les pistons en acier forgé ou en alliage d’aluminium gagnent du terrain grâce à leur rapport résistance/poids. Le choix du système d’étanchéité est crucial : joints toriques (O-rings) pour les configurations statiques, joints à lèvres (U-cups) pour les mouvements alternatifs, ou joints composites PTFE pour les hautes pressions (jusqu’à 600 bar). Les pistons conçus par Forge Jianing intègrent des gorges de joint optimisées selon les normes ISO 5597, ISO 7425, garantissant une étanchéité sans fuite et un faible frottement. En 2026, les pistons à segments (piston rings) reviennent en force dans les vérins à très haute pression, car ils réduisent les pertes par fuite. Le montage du piston sur la tige peut être par filetage, par boulonnage ou par goupille. Les pistons soudés, jadis prisés, sont délaissés au profit des assemblages filetés freinés par adhésif anaérobie, plus faciles à démonter en maintenance. Les données de l’industrie indiquent que la durée de vie d’un piston bien choisi dépasse 15 000 heures de fonctionnement en conditions normales.
Guide de sélection selon les applications industrielles
- Matériel de chantier et TP : Les vérins de pelle, chargeuse ou tombereau subissent des chocs et des poussières. Privilégier des têtes forgées en acier 42CrMo4, des tiges chromées durcies (50 µm) et des pistons en acier avec joint racleur renforcé. Forge Jianing livre des composants conformes à la norme ISO 6011 (sécurité des engins de terrassement).
- Machine-outil et presse : Les applications de formage nécessitent une précision de positionnement et une absence de jeu. Opter pour des tiges rectifiées avec tolérance IT5, des têtes avec rotule pour absorber les défauts d’alignement, et des pistons à étanchéité hydraulique à double effet. Les systèmes de mesure de position intégrés (sonde magnétostrictive) sont désormais courants.
- Agroalimentaire et pharmacie : Les normes d’hygiène imposent des matériaux inoxydables (316L), des surfaces sans aspérité (Ra < 0,4 µm), et des têtes avec raccordement CIP (cleaning in place). Les tiges émaillées ou en alliage duplex résistent aux acides de nettoyage.
- Offshore et marine : La corrosion saline exige des traitements spécifiques. Les têtes en acier inoxydable 17-4PH, les tiges avec revêtement céramique et les pistons en bronze d’aluminium sont des solutions éprouvées. Forge Jianing propose des composants certifiés DNV-GL pour les applications à bord.
Normes et certifications : gage de qualité et de conformité
Le choix d’une tête, d’une tige ou d’un piston ne peut se faire sans référence aux normes internationales qui encadrent leur fabrication et leur contrôle. La norme ISO 6020 spécifie les dimensions des vérins à palier lisse, tandis que l’ISO 6022 couvre les vérins à palier à roulement. Les tolérances géométriques suivent l’ISO 2768 et l’ISO 8015. Pour les matériaux, les nuances d’acier sont définies par l’ISO 683, EN 10083 ou ASTM A29. Forge Jianing s’applique à respecter scrupuleusement ces référentiels, avec un système de management de la qualité certifié ISO 9001:2015. Chaque composant est tracé (lot, numéro de série) et accompagné d’un certificat de conformité 3.1 selon la norme EN 10204. Les contrôles non destructifs (ultrasons, magnétoscopie) sont systématiques sur les pièces forgées destinées aux vérins de sécurité. En 2026, la traçabilité numérique via QR code se généralise, permettant une maintenance prédictive et une gestion de stock automatisée.
Innovations technologiques et perspectives 2026
Le secteur des composants hydrauliques connaît une évolution rapide sous l’impulsion de l’industrie 4.0 et de l’électrification. Les têtes de vérin intègrent désormais des capteurs de force et de température, transmettant les données en temps réel à un système de supervision. Les tiges en matériaux composites (fibre de verre, carbone) font leur apparition pour les applications robotiques où l’inertie doit être minimale. Les pistons avec revêtement autolubrifiant (PTFE chargé de molybdène) suppriment les joints et réduisent les frottements, augmentant le rendement énergétique de 10 à 15 %. Forge Jianing investit dans des procédés de forgeage à froid pour les petites séries, offrant une répétabilité dimensionnelle exceptionnelle. La simulation numérique par éléments finis (FEA) est systématiquement utilisée pour optimiser la forme des têtes et des pistons, réduisant les concentrations de contraintes. Les données 2026 du marché indiquent que la demande pour des vérins légers (réduction de masse de 20 %) est en hausse de 30 % par rapport à 2023.
Conclusion : faire le bon choix pour une performance durable
Le choix d’une tête, d’une tige et d’un piston pour vérin hydraulique ou pneumatique repose sur une analyse multicritères : type d’application, conditions environnementales, normes en vigueur, budget de maintenance et exigences de performance. Une sélection inadaptée peut entraîner des arrêts de production, des fuites, une usure prématurée et des risques sécuritaires. En s’appuyant sur un fabricant expérimenté comme Forge Jianing, l’industriel bénéficie d’un conseil technique personnalisé, d’une gamme large de composants standard et sur mesure, et d’une assurance qualité garantie par des certifications reconnues. Face aux enjeux de la compétitivité et de la transition énergétique, il est essentiel de privilégier des pièces robustes, précises et évolutives. Forge Jianing met à disposition des équipes d’ingénieurs pour étudier les solutions les plus adaptées à chaque projet, avec des délais de livraison maîtrisés et un suivi après-vente complet. Pour toute assistance technique ou demande de devis personnalisé, contactez notre équipe commerciale (numéro : 176 9623 6479). Ensemble, construisons des systèmes de vérins performants et durables pour l’industrie de demain.
