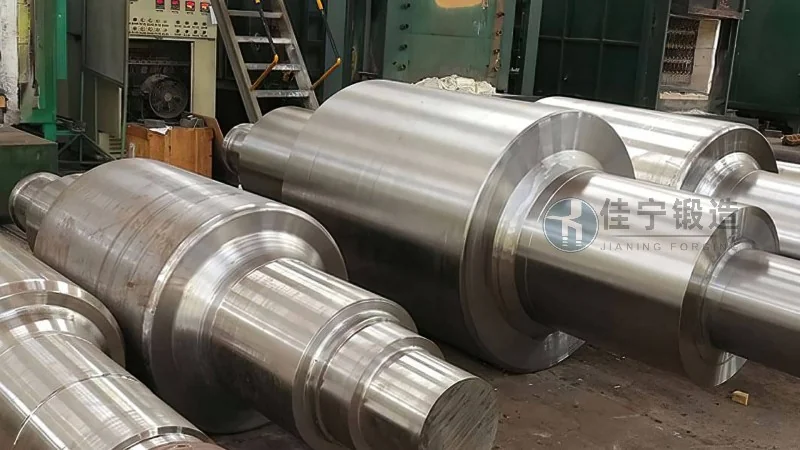

Introduction aux axes inox austénitiques dans l'industrie mécanique
Les axes en acier inoxydable austénitique occupent une place centrale dans les applications industrielles soumises à des environnements corrosifs, à des températures élevées ou à des contraintes mécaniques sévères. Leur microstructure cubique à faces centrées confère une combinaison unique de résistance à la corrosion, de ductilité et de ténacité, ce qui les rend indispensables dans les secteurs de l'agroalimentaire, de la chimie, de la pétrochimie, du traitement des eaux et de la construction navale. À l'horizon 2026, la demande mondiale d'axes inox austénitiques devrait croître de 5,2 % par an selon les projections du marché des alliages spéciaux, tirée par la transition vers des équipements plus durables et la nécessité de réduire les arrêts de production liés à la corrosion. Pourtant, la sélection d'un axe inoxydable ne se résume pas à un simple choix de nuance : elle implique une compréhension fine des conditions de service, des procédés de fabrication et des traitements de surface. Cet article propose une analyse approfondie des caractéristiques, des critères de dimensionnement, des techniques de mise en œuvre et des innovations récentes, tout en intégrant l'expertise de Forge Jianing dans la forge de précision d'axes inox austénitiques haute performance. L'objectif est d'offrir aux ingénieurs et aux acheteurs un guide technique opérationnel, fondé sur des données industrielles vérifiables et des retours d'expérience concrets.
Propriétés fondamentales des aciers inoxydables austénitiques
Les aciers inoxydables austénitiques, typiquement les nuances 304L, 316L, 321 ou 347, se caractérisent par une teneur en chrome comprise entre 16 et 26 % et en nickel entre 6 et 22 %. Leur structure austénitique stable, obtenue par addition d'éléments gammagènes, leur confère une excellente formabilité à froid et une soudabilité aisée. La résistance à la corrosion intergranulaire, renforcée par des traitements de stabilisation au titane ou au niobium, est un atout dans les applications cycliques thermiques. Sur le plan mécanique, la limite d'élasticité à température ambiante se situe généralement entre 200 et 280 MPa pour les états de livraison recuits, mais peut être doublée par écrouissage. Le module d'élasticité longitudinal vaut environ 193 à 200 GPa, avec une densité de 7,9 g/cm³. Pour les axes soumis à des températures cryogéniques, la ténacité reste élevée jusqu'à -269 °C, ce qui étend leur usage aux liquéfactions de gaz. En 2026, les spécifications ASTM A276 et EN 10088-4 restent les références pour le contrôle de composition et les tolérances dimensionnelles, avec une tendance à des exigences de propreté inclusionnaire plus sévères (norme SEP 1927 grade 1 ou mieux) pour les axes critiques.

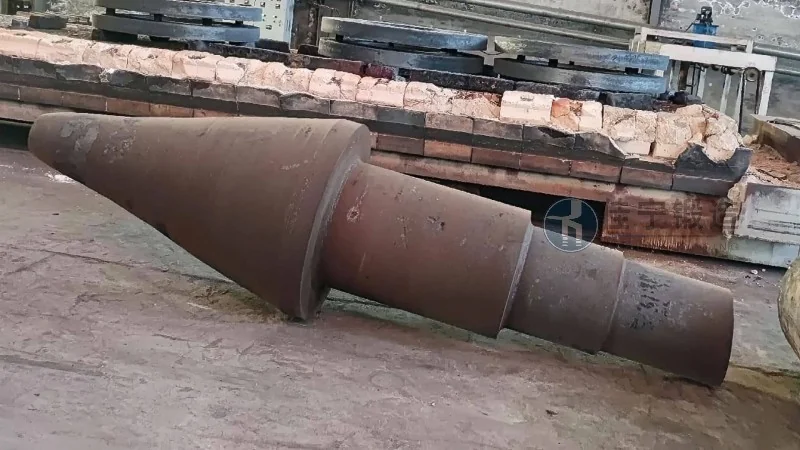

Processus de forgeage et traitements thermiques adaptés
Le forgeage des axes inox austénitiques impose un contrôle rigoureux de la température de chauffe, généralement comprise entre 1150 °C et 1250 °C, afin d'éviter la précipitation de carbures aux joints de grains. Un rapport de corroyage minimal de 3:1 est recommandé pour obtenir une structure fibreuse homogène et améliorer la résistance en fatigue. Forge Jianing maîtrise les cycles de déformation multidirectionnelle qui réduisent la ségrégation dendritique issue de la coulée. Après forgeage, un recuit de mise en solution à 1050–1100 °C suivi d'une trempe à l'eau ou à l'air forcé permet de dissoudre les carbures et de restaurer la résistance à la corrosion. Pour les axes de grande longueur (jusqu'à 12 mètres), des fours à atmosphère contrôlée limitent l'oxydation superficielle. Les tolérances d'usinage après traitement thermique peuvent atteindre IT6 selon DIN 7150, grâce à des opérations de redressage et de stabilisation dimensionnelle. L'entreprise utilise des outils de simulation numérique (éléments finis) pour optimiser la répartition des contraintes internes et prédire la distorsion, ce qui réduit les rebuts et garantit une reproductibilité sur des séries allant de quelques pièces à plusieurs centaines.
Critères de sélection des nuances pour applications sévères
- Résistance à la corrosion par piqûres et crevasses : pour les milieux chlorés (eau de mer, chimie du chlore), la nuance 316L avec une teneur en molybdène de 2 à 3 % est souvent retenue. L'indice PRE (Pitting Resistance Equivalent = %Cr + 3,3 × %Mo + 16 × %N) doit dépasser 25 pour une fiabilité satisfaisante en milieu marin.
- Tenue en température : pour des axes fonctionnant entre 400 °C et 800 °C, les nuances stabilisées (321, 347) ou alliées au molybdène (316Ti) limitent la sensibilisation et la perte de ductilité. Les essais de fluage selon ASTM E139 montrent qu'à 600 °C, la contrainte de rupture à 10 000 heures dépasse 100 MPa pour le 347.
- Résistance à l'abrasion : dans les systèmes de convoyage ou de mélange avec particules solides, un traitement de trempe superficielle (nitruration plasma) peut doubler la dureté de surface (jusqu'à 1000 HV) sans altérer la tenue à la corrosion. Forge Jianing propose des axes avec une zone cémentée de 0,5 à 1 mm d'épaisseur, validée par microdureté.
- Compatibilité alimentaire : pour l'industrie laitière et brassicole, les nuances 304L ou 316L doivent respecter les limites de migration (règlement UE 1935/2004). Un état de surface Ra ≤ 0,8 µm après polissage mécanique est recommandé pour éviter l'accrochage bactérien.
Dimensionnement et calculs de résistance pour axes lourds
Le dimensionnement d'un axe inox austénitique suit les principes de la résistance des matériaux, avec des coefficients de sécurité adaptés aux sollicitations cycliques. Pour une charge en torsion pure, le diamètre minimal se calcule par la relation d = [ (16 × Mt × K / (π × τadm) ) ]^(1/3), où τadm est la contrainte de cisaillement admissible, généralement 0,4 × Re (limite élastique). En flexion rotative, la limite d'endurance corrigée (loi de Basquin) pour un acier inoxydable austénitique non écroui est de l'ordre de 0,35 × Rm à 10^7 cycles. Les facteurs de concentration de contrainte (Kt) aux changements de section doivent être limités à 1,5 par rayon de raccordement suffisant. Pour les applications portuaires ou offshore où les axes sont soumis à la fois à la corrosion et à la fatigue, Forge Jianing recommande une majoration du diamètre de 15 à 20 % par rapport au calcul statique, afin de tenir compte de la réduction de la section efficace due à la piqûration. Des essais de fatigue en milieu NaCl à 3,5 % réalisés en interne montrent que cette marge permet d'atteindre une durée de vie de 10^7 cycles sans amorçage de fissure.
Contrôle qualité et certification des axes inox austénitiques
La traçabilité des matériaux est assurée dès la réception des barres ou des lingots, avec des certificats 3.1 conformes à la norme EN 10204. Les analyses chimiques par spectrométrie à décharge luminescente vérifient la teneur en éléments résiduels. Le contrôle non destructif systématique par ultrasons (EN 10228-3) détecte les défauts internes de taille supérieure à 1 mm équivalent. Pour les axes de forte épaisseur, un contrôle par ressuage (EN 571-1) complète l'inspection. Les essais mécaniques (traction, dureté, choc Charpy à -40 °C ou -196 °C selon les spécifications) sont réalisés sur des éprouvettes prélevées dans la zone à cœur de l'axe. Forge Jianing dispose d'un laboratoire interne accrédité Cofrac selon la norme ISO 17025, capable d'effectuer des essais de corrosion accélérée (brouillard salin ASTM B117, essai en autoclave) et de fatigue à gainage pour valider les finitions. En 2026, l'intégration de la norme ISO 6892-2 pour les essais à chaud devient une exigence croissante, et l'entreprise a investi dans une machine hydraulique 2000 kN équipée d'un four à 1200 °C.
Innovations technologiques et tendances 2026 pour les axes inox
Plusieurs avancées façonnent l'évolution des axes inox austénitiques. D'une part, les nuances à très bas carbone (C ≤ 0,015 %) couplées à une addition contrôlée d'azote (jusqu'à 0,2 %) permettent d'atteindre des limites d'élasticité de 400 MPa à l'état recuit, avec une résistance à la corrosion améliorée. D'autre part, le forgeage isotherme à chaud (presses à vitesse contrôlée) réduit les gradients de microstructure et améliore la régularité des propriétés sur toute la longueur. Les traitements de surface par laser (Laser Shock Peening) introduisent des contraintes résiduelles de compression jusqu'à 2 mm de profondeur, multipliant par deux la durée de vie en fatigue des axes soumis à des charges alternées. Enfin, l'utilisation de capteurs intégrés (fibres optiques ou jauges de contrainte) directement noyés dans l'axe lors du forgeage permet une surveillance en continu des efforts dans les applications critiques comme les vérins hydrauliques de presse ou les arbres de transmission de grosses pompes. Forge Jianing collabore avec des centres de recherche pour adapter ces innovations à ses lignes de production, et a déjà livré des axes instrumentés pour un banc d'essai de rotor d'éolienne offshore, avec un retour d'expérience positif sur quatre années de fonctionnement.
Cas d'application concrets dans l'industrie
Dans une usine de dessalement par osmose inverse au Moyen-Orient, des axes en 316L d'une longueur de 8,5 mètres supportent les rouleaux de tension des membranes. Après 24 mois de service à 45 °C dans une atmosphère saturée en ions chlorure, aucune piqûre supérieure à 0,1 mm n'a été détectée grâce à un traitement de passivation finale et à une rugosité Ra 0,4 µm. Un autre exemple provient d'une ligne de production d'acide nitrique concentré : les axes en 321 forgés par Forge Jianing, avec un rapport de corroyage de 5:1, ont démontré une tenue à la corrosion intergranulaire conforme à la norme ASTM A262 pratique E après 10 000 heures à 500 °C. Ces résultats sont issus de suivis collaboratifs où l'équipe technique de Forge Jianing participe aux audits de première partie chez les donneurs d'ordre, renforçant la confiance dans la chaîne d'approvisionnement. Pour toute demande de devis ou d'étude technique personnalisée, nous restons à votre disposition (consultation technique : 176 9623 6479).
Maintenance préventive et durée de vie des axes inox
La durée de vie d'un axe austénitique dépend fortement des conditions de maintenance. Un programme de lubrification adapté à la nuance (éviter les huiles chlorées) limite l'initiation de corrosion sous dépôt. Un contrôle périodique de l'état de surface par réplique métallographique ou par mesure de rugosité permet de détecter un début de piqûration avant qu'il n'affecte le fonctionnement. Le ré-usinage localisé (tournage de finition) peut restaurer la surface pour des axes de grand diamètre, à condition de respecter une surépaisseur de 0,2 mm pour ne pas compromettre la résistance mécanique. Forge Jianing fournit avec chaque axe un carnet de vie indiquant les intervalles d'inspection recommandés (généralement tous les 6 mois pour les milieux agressifs), les valeurs de dureté de référence et les tolérances d'usure acceptables. Cette approche proactive s'inscrit dans la philosophie de l'industrie 4.0 où les données de maintenance sont partagées via une plateforme numérique, facilitant la prise de décision des équipes terrain.
Conclusion opérationnelle pour les acheteurs et ingénieurs
Le choix d'un axe inox austénitique ne peut être dissocié d'une analyse multi-critères incluant le milieu corrosif, la plage thermique, les charges mécaniques et la durée de vie attendue. Les données présentées ici montrent que des nuances standard comme le 304L ou 316L conviennent à une large majorité d'applications, mais que des spécifications plus exigeantes (stabilisation, traitements de surface, corroyage renforcé) sont nécessaires dès que les conditions de service dépassent les seuils courants. Les avancées en forgeage de précision et en contrôle non destructif, combinées à une traçabilité rigoureuse, permettent aujourd'hui d'atteindre des niveaux de fiabilité autrefois réservés aux alliages à base de nickel. L'entreprise Forge Jianing, forte d'une expérience de plus de 15 ans dans la forge d'axes inox, met à disposition de ses clients des équipements modernes (presse 3000 T, fours à brassage, ligne de trempe automatisée) et une équipe d'ingénieurs métallurgistes capables de concevoir des solutions sur mesure. Pour toute demande de dimensionnement, d'estimation ou d'audit technique, n'hésitez pas à nous contacter : nous vous accompagnerons dans la rédaction de votre cahier des charges et la sélection de la nuance optimale pour votre projet.
