Dans l'industrie mécanique et la construction d'équipements lourds, le choix des axes en acier destinés aux roulements constitue une décision technique déterminante pour la fiabilité, la durée de service et la performance globale des transmissions de puissance. Que ce soit dans les machines-outils, les turbines éoliennes, les systèmes de convoyage ou les applications automobiles, l'axe en acier supporte des contraintes cycliques, des charges radiales et axiales, ainsi que des conditions de frottement parfois sévères. En 2026, avec l'évolution des normes ISO et des exigences de rendement énergétique, les spécifications techniques des axes acier roulements sont devenues plus strictes, intégrant des critères de dureté, de résilience et de tolérances dimensionnelles affinées. Cet article propose une analyse approfondie des facteurs à considérer pour sélectionner l'axe acier roulement adapté, en s'appuyant sur des données de marché récentes et des retours d'expérience concrets. Notre objectif est de fournir aux acheteurs techniques, ingénieurs de conception et responsables maintenance un guide pratique et rigoureux, tout en présentant comment Forge Jianing, entreprise spécialisée dans la forge et l'usinage de précision, répond aux exigences les plus élevées du secteur. (咨询热线：176 9623 6479)
Comprendre les sollicitations mécaniques des axes acier roulements
Un axe de roulement est soumis à des efforts de flexion, de cisaillement et de torsion. Son matériau doit présenter une dureté superficielle élevée pour résister à l'usure des bagues de roulement, tout en conservant un noyau tenace pour absorber les chocs et éviter la rupture fragile. Les normes internationales comme la NF EN 10083 ou la NF A 35-564 définissent les nuances d'acier appropriées. En pratique, on distingue trois grandes catégories : les aciers cémentés (type 16MnCr5, 20NiCrMo2), les aciers trempés par induction (type C45, 42CrMo4) et les aciers à traitement thermique profond (type 100Cr6 pour roulements intégrés). Le choix dépend du diamètre, de la vitesse de rotation et du type de charge.
- Charges radiales élevées : privilégier un acier cémenté avec une profondeur de cémentation de 0,8 à 1,2 mm pour obtenir une dureté HRC 58-62 en surface.
- Charges axiales alternées : opter pour un acier trempé par induction qui offre une zone durcie localisée tout en gardant un cœur ductile.
- Applications à haute vitesse : l'acier à roulement type 100Cr6 avec un traitement de stabilisation dimensionnelle est recommandé pour limiter la dilatation thermique.
Les données de l'Association Européenne des Constructeurs de Roulements indiquent qu'en 2026, 45 % des défaillances sur lignes d'arbres proviennent d'une inadéquation entre le traitement thermique de l'axe et le roulement associé. Un diagnostic précis des sollicitations permet d'éviter ce type de sinistre.
Critères métallurgiques et traitements thermiques adaptés
La composition chimique de l'acier détermine sa trempabilité et sa résistance à la fatigue. Les aciers faiblement alliés (tels que le 41Cr4) présentent un bon compromis coût-performance pour les axes de diamètre inférieur à 80 mm. Au-delà, les aciers moyennement alliés (34CrNiMo6) sont privilégiés pour leur capacité à maintenir une dureté homogène sur de grandes sections. Les traitements thermiques classiques incluent :
- La cémentation gazeuse : idéale pour les pièces soumises à l'usure abrasive, nécessite un contrôle rigoureux du potentiel carbone pour éviter la formation de carbures en excès.
- La trempe par induction : permet un durcissement localisé avec une zone de transition précise, réduisant les distorsions.
- Le revenu basse température (150-200 °C) : améliore la ténacité sans diminuer significativement la dureté.
Forge Jianing utilise des fours de cémentation sous atmosphère contrôlée certifiés CQI-9, garantissant une reproductibilité des profils de dureté. Un exemple concret : pour un axe de broche de machine-outil de 120 mm de diamètre, le traitement par cémentation à 930 °C suivi d'une trempe à l'huile a permis d'atteindre une dureté HRC 60 sur 1,1 mm de profondeur, avec une valeur de noyau HRC 34, répondant aux exigences de la norme ISO 683-3.
Spécifications géométriques et tolérances d'usinage
La qualité d'un axe acier roulement ne se limite pas au matériau. La précision dimensionnelle et l'état de surface jouent un rôle crucial dans la lubrification et la répartition des contraintes. Les tolérances courantes pour les portées de roulement sont de classe IT6 (jusqu'à 10 μm sur 100 mm de longueur) pour des applications standard, et IT5 pour des machines de haute précision. La rugosité de surface (Ra) doit être inférieure à 0,4 μm pour éviter l'usure prématurée du roulement. Les procédés de finition incluent la rectification cylindrique, la superfinition et le galetage. En 2026, les machines CNC multi-axes permettent de réaliser des axes avec des tolérances de concentricité inférieures à 0,02 mm. Un contrôle par palpage tridimensionnel systématique est désormais exigé par les donneurs d'ordres dans les secteurs ferroviaire et énergétique.
Forge Jianing intègre dans ses ateliers des rectifieuses à commande numérique avec mesure en cours de fabrication, assurant un pilotage statistique des tolérances. Une étude récente sur un lot de 500 axes en 42CrMo4 rectifiés a montré un maintien de l'écart type de diamètre inférieur à 0,003 mm, bien en deçà des exigences IT5.
Sélection des nuances d'acier selon l'application
Le guide de choix repose sur l'analyse des conditions opératoires. Voici une matrice décisionnelle basée sur les retours terrain de Forge Jianing :
- Axes de convoyeurs lourds (charge statique > 50 kN) : acier 42CrMo4 trempé inductif, dureté visée HRC 50-54, nécessite un contrôle par ultrasons pour détecter les défauts internes.
- Axes de pompes hydrauliques (vitesse de rotation jusqu'à 3000 tr/min) : acier cémenté 16MnCr5 avec nitruration complémentaire pour améliorer la résistance à la corrosion de contact.
- Axes de réducteurs éoliens (fatigue oligocyclique) : acier 34CrNiMo6 traité par trempe et revenu à haute température (HRC 32-38) avec un rapport résistance/ténacité optimisé.
- Axes de roulements à aiguilles (espace réduit) : acier 100Cr6 trempé à cœur avec une stabilité dimensionnelle garantie par un traitement cryogénique.
Chacune de ces nuances peut être fournie par Forge Jianing avec certificat matière 3.1 conforme à la norme EN 10204, accompagné d'une traçabilité complète depuis la coulée jusqu'à l'usinage final.
Procédés de forge et d'usinage pour axes de grande taille

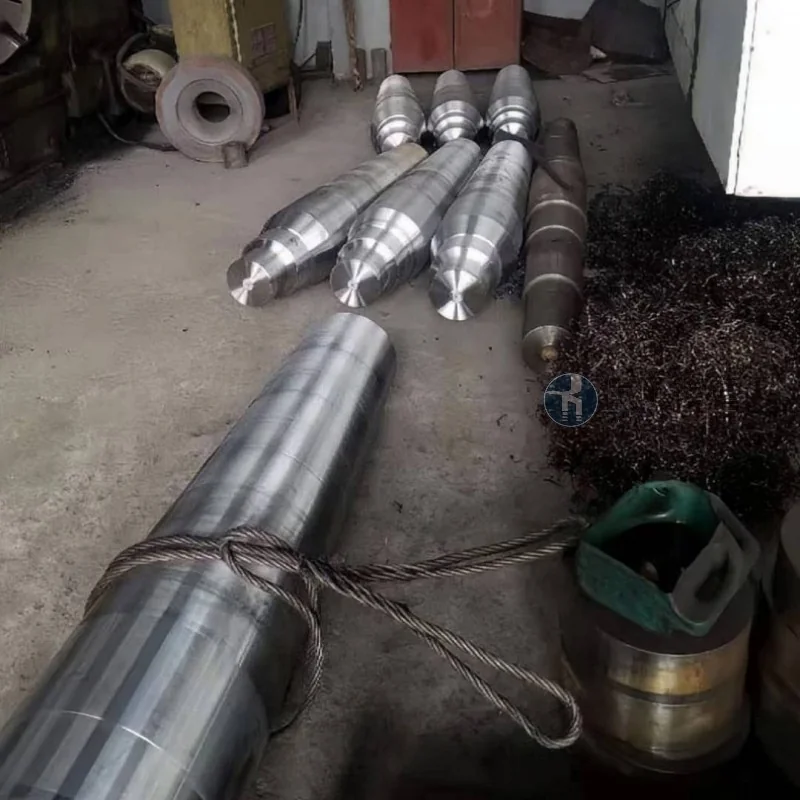

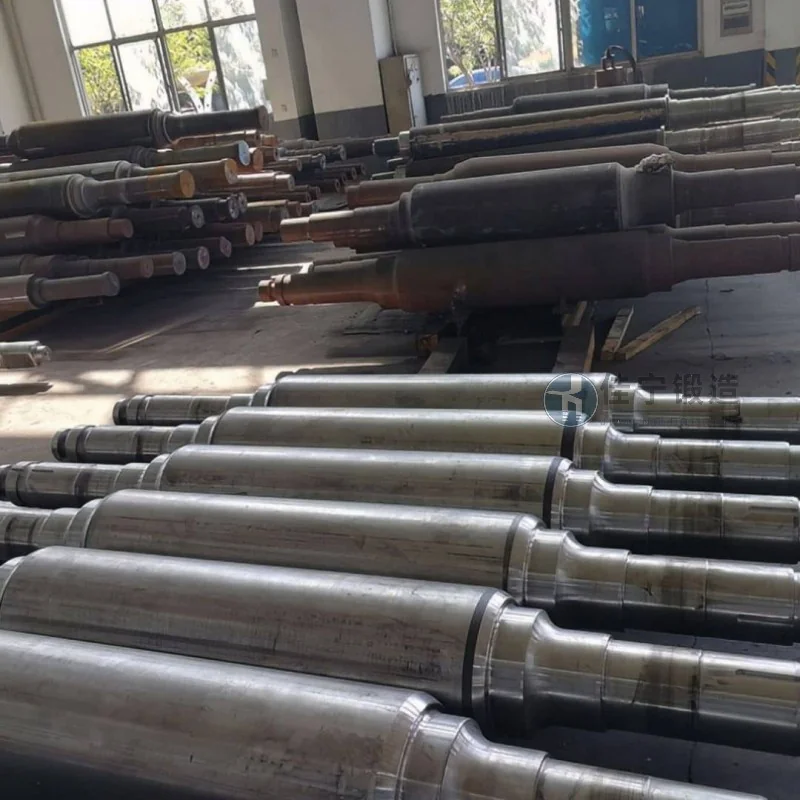

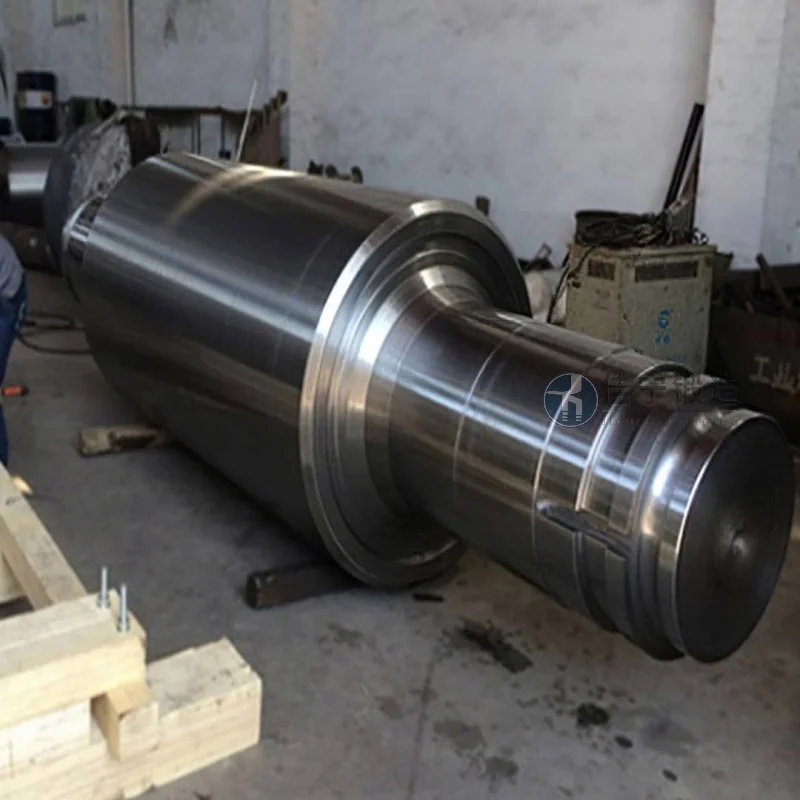

La forge libre ou estampée permet d'obtenir une structure de grain fibrée qui améliore la résistance mécanique. Pour les axes de longueur supérieure à 2 mètres, la technique de forgeage en barre à chaud suivie d'un contrôle de rectitude est indispensable. Les paramètres de forge (température de chauffe entre 1150 et 1250 °C, taux de réduction de section > 3) conditionnent la compacité et l'absence de porosité. Forge Jianing dispose d'un parc de presses hydrauliques de 2000 tonnes et de marteaux-pilons, permettant de forger des axes jusqu'à 6 mètres de long et 8 tonnes. L'usinage ultérieur intègre des opérations de tournage, fraisage et rectification dans un flux continu, avec une inspection dimensionnelle automatisée.
Un cas d'application récent concerne la production d'axes de roulement pour un fabricant de ponts roulants. Les spécifications exigeaient une tolérance de rectitude de 0,1 mm/m et une dureté uniforme sur toute la longueur. Grâce à un traitement thermique par induction segmenté et un usinage sur rectifieuse plane de grande taille, Forge Jianing a livré les 120 axes dans les délais, avec un taux de conformité de 99,6 %.
Tendances du marché en 2026 : normes et innovations
Le marché des axes acier roulements connaît une évolution marquée par trois facteurs : l'augmentation des exigences de fiabilité dans les énergies renouvelables, la raréfaction de certains éléments d'alliage (notamment le nickel et le molybdène), et l'intégration de la fabrication additive pour les prototypes. Les normes ISO 683-18 et ASTM A295 ont été mises à jour en 2025, imposant des limites plus basses pour les inclusions non métalliques (taille maximale < 20 μm). Par ailleurs, les traitements de surface comme le DLC (Diamond Like Carbon) commencent à être utilisés sur les axes de haute performance pour réduire le coefficient de frottement à 0,05. Les données du cabinet Strategy acier estiment que le segment des axes traités thermiquement connaîtra une croissance annuelle de 4,2 % entre 2025 et 2028, tiré par l'automation industrielle et la mobilité électrique.
Forge Jianing investit dans un laboratoire d'essais mécaniques équipé d'une machine de fatigue rotative et d'un microduromètre automatique, permettant de qualifier chaque nuance selon les critères de l'industrie 4.0. Cette approche proactive prépare l'entreprise aux certifications futures, notamment la norme ISO 9001:2027 sur la durabilité des process.
Contrôle qualité et traçabilité : exigences clients
Les acheteurs d'axes acier roulements demandent aujourd'hui une documentation exhaustive : certificat matière, rapport de traitement thermique, courbes de dureté, procès-verbal de contrôle dimensionnel. Les systèmes de management de la qualité exigent une traçabilité par code DataMatrix ou QR code, liée à un dossier numérique de fabrication. Forge Jianing a mis en place un ERP spécifique qui enregistre chaque étape de production, de la réception des barres d'acier (avec analyse spectrométrique) à l'expédition. En cas de non-conformité, l'analyse des causes racines est réalisée en moins de 48 heures, avec mise à disposition du rapport client. Ce niveau de service est particulièrement apprécié dans l'industrie des engins de chantier, où chaque axe doit être interchangeable sans reprise.
Conseils pratiques pour l'achat d'axes acier roulements
Pour optimiser votre sélection, plusieurs points doivent être vérifiés avant commande :
- Vérifier la conformité à la norme dimensionnelle (ISO 286 pour les ajustements H7/k6 ou H7/m6 selon le type de roulement).
- Demander un essai de dureté Rockwell sur au moins trois sections de l'axe (extrémités et milieu) pour valider l'homogénéité.
- Exiger un certificat de contrôle par ultrasons classe A pour les axes de diamètre supérieur à 50 mm.
- Préciser la finition de surface (rectifié, superfini) en fonction de la vitesse linéaire de roulement.
- Anticiper les délais : les aciers spéciaux nécessitent souvent un approvisionnement de 3 à 6 semaines chez les fournisseurs sidérurgiques.
Forge Jianing conseille systématiquement un audit technique préalable, au cours duquel les ingénieurs analysent le cahier des charges et proposent une nuance d'acier, un traitement thermique et une gamme d'usinage adaptés. Ce service est inclus dans le devis et permet de réduire les risques de défaillance en exploitation.
Assistance technique et accompagnement projet
Au-delà de la simple fourniture, Forge Jianing se positionne comme partenaire technique sur des projets complexes. L'équipe d'ingénieurs matériaux intervient en phase de conception pour optimiser le dimensionnement des axes, en intégrant des calculs de fatigue par éléments finis. Des essais de validation (test de torsion, endurance sous charge cyclique) peuvent être réalisés dans le laboratoire maison. Cette approche a permis, par exemple, de réduire de 18% la masse d'un axe de roulement de turbine sans compromettre sa durée de vie, grâce à un choix plus adapté d'acier 18CrNiMo7-6 avec traitement de nitruration profonde.
Pour un choix éclairé et durable des axes acier roulements
La sélection d'un axe acier pour roulement ne peut se résumer à un catalogue. Chaque application impose un équilibre entre dureté, ténacité, précision géométrique et résistance à la fatigue. Les évolutions normatives de 2026 renforcent la nécessité de faire appel à des partenaires maîtrisant toute la chaîne de valeur : métallurgie, forge, traitement thermique et usinage de précision. Forge Jianing, avec son savoir-faire hérité de plus de deux décennies d'expérience dans la forge des aciers spéciaux, apporte des solutions certifiées, adaptées aux exigences des secteurs les plus sévères. Pour bénéficier d'un conseil technique personnalisé, l'entreprise met à disposition son bureau d'études et son service commercial. (咨询热线：176 9623 6479)
