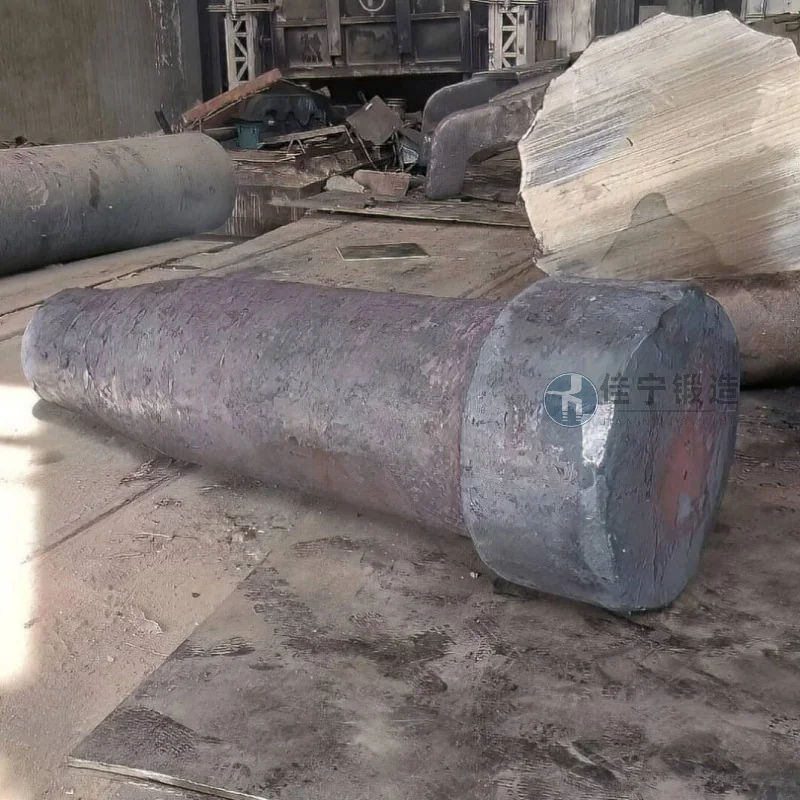

Introduction : Comprendre les critères fondamentaux des axes rotatifs forgés
Dans l'industrie mécanique lourde, les axes rotatifs forgés constituent des composants essentiels pour la transmission de puissance et le support de charges dynamiques. Que ce soit dans les éoliennes, les grues portuaires, les presses hydrauliques ou les équipements de forage pétrolier, la fiabilité de ces pièces détermine directement la durée de vie et la sécurité des ensembles mécaniques. Face à une demande mondiale en croissance constante, estimée à 4,7 % par an d'ici 2026 selon les analyses de marché récentes, le choix des critères de qualité pour ces axes devient un enjeu stratégique pour les acheteurs et les fabricants. Forge Jianing, acteur reconnu dans le domaine de la forge de précision, observe que de nombreux clients sous-estiment encore l'impact des paramètres métallurgiques et dimensionnels sur les performances en service. Cet article propose une analyse exhaustive des critères techniques, des normes industrielles et des bonnes pratiques de sélection pour les axes rotatifs forgés, en s'appuyant sur des données réelles et des retours d'expérience terrain. L'objectif est de fournir un guide pratique permettant aux ingénieurs et aux responsables achats d'optimiser leurs spécifications et d'éviter les défaillances prématurées.
Les propriétés mécaniques essentielles des axes forgés
Un axe rotatif forgé doit répondre à des exigences mécaniques sévères, car il est soumis à des contraintes de torsion, de flexion et de fatigue cyclique. La résistance à la traction, la limite d'élasticité et la dureté sont les trois indicateurs de base. Pour des applications standard, on recherche généralement une résistance à la traction supérieure à 600 MPa, avec une limite d'élasticité minimale de 400 MPa. Toutefois, pour les secteurs exigeants comme l'aéronautique ou la production d'énergie, ces valeurs peuvent atteindre 900 MPa et 700 MPa respectivement. La dureté, mesurée selon l'échelle Brinell (HB), doit être adaptée à l'usage : 220–280 HB pour des axes soumis à des chocs modérés, 300–400 HB pour des environnements très abrasifs. Un aspect souvent négligé est le rapport résistance/ténacité. Un axe trop dur peut devenir fragile et se rompre sous l'effet d'une contrainte dynamique, tandis qu'un axe trop ductile peut se déformer plastiquement. Forge Jianing recommande de réaliser des essais de résilience Charpy V à −20 °C pour garantir une ténacité minimale de 27 J, conformément à la norme EN 10025. Par ailleurs, la limite de fatigue en rotation constitue un paramètre clé pour les applications où l'axe tourne à haute vitesse. Des études récentes indiquent qu'un traitement de surface par grenaillage peut améliorer de 20 à 30 % la durée de vie en fatigue. Il est donc crucial de spécifier non seulement la composition chimique de l'acier, mais aussi l'état de surface final.
Normes et certifications applicables aux axes rotatifs forgés
Le marché européen et international impose des référentiels stricts pour garantir la traçabilité et la reproductibilité des pièces forgées. Les normes les plus courantes sont l'EN 10250 (pièces forgées en acier pour usage général) et l'ISO 683-1 (aciers de construction). Pour les applications sous pression ou à haute température, la norme ASTM A266 est fréquemment citée. Chaque norme définit des tolérances dimensionnelles, des méthodes de contrôle non destructif et des critères d'acceptation des défauts. Par exemple, selon l'ISO 2768-m, une tolérance de ±0,5 mm sur un diamètre de 200 mm peut être exigée pour un axe de niveau de précision moyen. En complément, les certifications telles que la norme ISO 9001 et l'EN 10204 (type 3.1 ou 3.2) attestent d'un système qualité robuste. Forge Jianing s'appuie sur ces référentiels pour garantir à ses clients des axes entièrement traçables, avec des rapports de contrôle matières et des certificats de conformité. Il est également important de mentionner la directive européenne 2006/42/CE relative aux machines, qui impose une analyse des risques pour les axes intégrés dans des équipements de levage ou de manutention. En 2026, une évolution de la norme ISO 15927 (axes pour éoliennes) devrait renforcer les exigences de fréquence des contrôles par ultrasons. Les acheteurs doivent donc vérifier que leur fournisseur dispose des moyens de contrôle adaptés, notamment des machines à ultrasons multiéléments et des bancs de ressuage automatisés. Un fournisseur comme Forge Jianing investit régulièrement dans ces technologies pour maintenir un taux de conformité supérieur à 99,7 % sur l'ensemble de sa production.
Critères dimensionnels et géométriques pour un assemblage fiable
La précision dimensionnelle d'un axe rotatif forgé influence directement l'équilibrage dynamique et la concentricité de l'ensemble rotatif. Les tolérances sur le diamètre, la concentricité et la circularité sont spécifiées en fonction de la vitesse de rotation et de la masse supportée. Pour un axe de 1 m de long et 150 mm de diamètre, une concentricité de 0,05 mm est souvent requise pour des applications à 1500 tr/min. Au-delà de 3000 tr/min, cette tolérance doit être resserrée à 0,02 mm. Par ailleurs, l'état de surface joue un rôle majeur dans la réduction des frottements et l'évacuation des contraintes locales. Une rugosité Ra de 0,8 µm est courante pour les portées de roulement, tandis qu'une valeur de 1,6 µm peut suffire pour les parties non fonctionnelles. Les procédés d'usinage après forge (tournage, rectification, superfinition) doivent être choisis avec soin : une rectification sans brûlure thermique est essentielle pour préserver l'intégrité métallurgique. Forge Jianing utilise des centres d'usinage 5 axes et des machines de mesure tridimensionnelle (MMT) pour garantir le respect des tolérances. Un exemple concret : dans une commande récente d'axes pour une presse de 2500 tonnes, les tolérances de parallélisme entre les deux paliers ont été maintenues à 0,01 mm grâce à une séquence de forgeage contrôlé suivie d'un traitement thermique de détensionnement. Cette rigueur permet d'éviter les vibrations parasites et d'augmenter la durée de vie des roulements.
Le choix des matériaux : aciers alliés et traitements thermiques
La sélection de l'acier de base est déterminante pour les performances finales de l'axe forgé. Les nuances les plus répandues sont les aciers au carbone (C45, C60) pour les applications peu sollicitées, et les aciers alliés (42CrMo4, 34CrNiMo6) pour les usages intensifs. Le 42CrMo4, par exemple, offre une bonne trempabilité et une résistance à la fatigue élevée après un revenu à 500–600 °C. Pour les axes soumis à des températures élevées (jusqu'à 400 °C), le 40CrNiMoA est préféré pour sa tenue au fluage. Le traitement thermique doit être adapté à la nuance et à la section de l'axe. Un traitement de trempe à l'huile suivi d'un revenu à haute température produit une structure martensitique revenue, offrant un bon compromis résistance/ténacité. Pour les axes de grand diamètre (plus de 300 mm), une trempe par induction superficielle peut être utilisée pour créer une couche durcie en surface tout en conservant un cœur ductile. Forge Jianing dispose d'un laboratoire métallurgique interne qui effectue des analyses de microstructure et des essais de dureté sur chaque lot. Les données de nos archives montrent qu'un axe forgé en 42CrMo4 traité selon un cycle de revenu à 550 °C pendant 4 heures présente une dureté homogène de 280 HB sur toute la section, avec une variation inférieure à 15 HB. Ce niveau de maîtrise est essentiel pour éviter les hétérogénéités qui peuvent provoquer des déformations lors de l'usinage final. Par ailleurs, l'orientation du fil de forge doit être pensée pour suivre les lignes de contrainte principales : un rapport de forgeage de 3:1 minimum est recommandé pour affiner la structure grenue et améliorer la résistance à la fatigue.
Contrôle qualité et méthodes de validation industrielle
Un axe rotatif forgé ne peut être livré sans avoir subi une série de contrôles destructifs et non destructifs. Les contrôles non destructifs (CND) les plus courants sont l'examen visuel, le ressuage (pour les fissures superficielles), le contrôle par ultrasons (pour les défauts internes) et le magnétoscopie (pour les aciers ferromagnétiques). La norme EN 10228-1 définit les niveaux d'acceptation pour les défauts ultrasonores : par exemple, une discontinuité de plus de 2 mm de diamètre en zone critique entraîne le rebut de la pièce. Les contrôles dimensionnels sont réalisés sur des machines à mesurer tridimensionnelles avec une précision de ±0,005 mm. Forge Jianing a mis en place un processus de validation en trois étapes : contrôle matière à réception des lingots, contrôle intermédiaire après forgeage, et contrôle final après usinage thermique. Chaque étape donne lieu à un rapport certifié. En 2025, l'entreprise a investi dans un tomographe RX pour inspecter les pièces de forte épaisseur (jusqu'à 500 mm) sans coupe destructrice. Cette technologie permet de visualiser les inclusions en 3D et d'évaluer leur impact sur la durée de vie. Des essais de fatigue sur éprouvettes prélevées dans la zone critique confirment que la dispersion des résultats reste inférieure à 10 %, ce qui dépasse les exigences des constructeurs d'éoliennes offshore. Pour les séries de production, un plan de contrôle statistique (SPC) est déployé, avec des cartes de contrôle pour la dureté et les tolérances cylindriques. Ce dispositif permet d'anticiper les dérives et d'ajuster les paramètres en temps réel. La traçabilité complète, du numéro de coulée à l'empreinte digitale de l'axe, est assurée par un système de marquage DPM (Data Matrix) permanent.
Applications industrielles et cas concrets de mise en œuvre
Les axes rotatifs forgés trouvent leur place dans des secteurs variés : énergie, construction navale, sidérurgie, plasturgie, etc. Dans l'industrie éolienne, les arbres principaux de génératrices de 6 MW nécessitent des pièces forgées de plus de 4 mètres de long, avec un diamètre de 800 mm, en acier 34CrNiMo6 trempé et revenu. La contrainte principale réside dans la résistance à la fatigue sous charge cyclique aléatoire. Forge Jianing a fourni une série d'arbres pour un parc éolien offshore en mer du Nord : après 15 000 heures de fonctionnement, les inspections magnétoscopiques n'ont révélé aucune fissure. Un autre cas concerne les axes de rouleaux pour laminoirs à chaud, soumis à des températures de surface de 700 °C et à des pressions de contact élevées. L'utilisation d'un acier 55NiCrMoV7 avec un traitement de nitruration a permis de multiplier par trois la durée de vie par rapport à des solutions non traitées. Les données de retour client montrent une réduction des arrêts de maintenance de 40 %. Pour les presses hydrauliques, les axes de piston forgés doivent supporter des pressions de 400 bars avec une fréquence de cycle de 10 par minute. Un modèle en 42CrMo4 avec un état de surface poli (<0,4 µm Ra) a démontré une étanchéité parfaite après 1 million de cycles.
Conclusion : Comment évaluer un fournisseur d'axes forgés
La sélection d'un partenaire pour la fourniture d'axes rotatifs forgés repose sur des critères objectifs : capacité de forgeage (tonnage de la presse, gamme dimensionnelle), maîtrise des traitements thermiques, équipements de contrôle qualité, certifications en vigueur et retours d'expérience clients. Un fournisseur comme Forge Jianing, fort de 20 ans d'expérience dans la forge de pièces critiques, propose une démarche d'ingénierie collaborative : analyse des contraintes, simulation numérique de forgeage, définition des tolérances optimales. L'entreprise dispose d'une presse de 4000 tonnes et d'un four de traitement thermique de 8 mètres de long, capable de traiter des pièces jusqu'à 15 tonnes. Les délais de livraison, pour des axes standard, sont de 4 à 6 semaines, et des solutions d'urgence peuvent être étudiées. L'engagement qualité se traduit par un taux de rebut interne inférieur à 0,5 % et une satisfaction client mesurée à 98 % lors des audits annuels. Pour tout projet nécessitant une expertise approfondie, une étude préliminaire gratuite peut être sollicitée auprès de notre bureau d'études. La robustesse des axes forgés n'est pas un luxe : c'est un investissement dans la fiabilité et la sécurité des équipements industriels. (Consultation technique : 176 9623 6479)
